小12萝裸体自慰出白浆,国产成人无码a区视频在线观看,色欲久久久中文字幕综合网,日本中文一二区有码在线,亚洲国产成人久久一区www

CSA 高效膨脹劑

產品簡介
性能特點
技術指標
使用范圍
施工方法
儲存
工程實例
資料下載

產品簡介

高效CSA膨脹劑是用回轉窯特別燒制的以無水硫鋁酸鈣和氧化鈣為主要礦物的熟料，配入適量天然的硬石膏，通過特殊粉磨工藝制成的硫鋁酸鈣類膨脹劑。
本產品2000年通過省級鑒定，獲省科技進步三等獎、省優秀發明獎，曾被評為省高新技術產品、省優秀新產品、重點推廣新產品。已在北京東直門交通樞紐，清河污水處理廠，北京財富中心等重點工程應用，并常年出口英國、韓國、阿聯酋等國家。

性能特點

1、堿含量低。本產品是采用以無水硫鋁酸鈣和氧化鈣為主要礦物的熟料，配入適量的石膏制成的，不含天然明礬石或燒制明礬

石，因此堿含量低（R20≤0.3%），不會對砼產生任何堿害。

2、膨脹穩定期短。一般14天以后不再有明顯膨脹，對砼后期強度無不利影響。

3、膨脹能力強。本產品在低摻量下（6%～8%）就可達到滿意的膨脹效果。

4、摻量低。其摻量較之目前國內市場售的主要膨脹劑低25%～50%，在達到相似膨脹效果的條件下，高效CSA膨脹劑的摻量較低。低摻量是降低膨脹混凝土工程造價的有效保證。

技術指標

1、形狀：灰白色粉末。

2、比重：2.8～3.0。

3、比面積：250～400 m²/Kg。

化學分析(基于重量的主要組分百分比)

CSA-Ⅰ

SiO₂

Al₂O₃

Fe₂O₃

CaO

MgO

SO₃

TiO₂

Cl-

Igloss

通常范圍(%)

5.5~7

5~7

1~2

50~52

2~4

24~27

<1

<0.05

<1

<1 p="">

6~8

<0.05

<1

<1 p="">

<0.05

<1

CSA-Ⅱ

SiO₂

Al₂O₃

Fe₂O₃

CaO

MgO

SO₃

TiO₂

Cl-

Igloss

通常范圍(%)

3~5

8~10

0.5~1.5

52~55

2~4

25~28

<1

<0.05

<1

<1 p="">

<0.05

<1

<1 p="">

<0.05

<1

CSA-Ⅲ

SiO₂

Al₂O₃

Fe₂O₃

CaO

MgO

SO₃

TiO₂

Cl-

Igloss

通常范圍(%)

3~4

9~11

0.5~1.5

56~58

2~4

22~24

<1

<0.05

<1

<1 p="">

<0.05

<1

<1 p="">

<0.05

<1

礦物組成：CaO, CaSO₄, 3CaO3Al₂O₃CaSO₄

物理性質

標準檢驗限制膨脹率：

CSA-Ⅰ

CSA高效膨脹劑在普通硅酸鹽水泥中的摻量	限制膨脹率(%)
7%	水中養護 1天	水中養護 3天	水中養護7天	水中養護28天	潮濕空氣中持續養護21天
通常范圍	0.01~0.015	0.02	0.035	0.05	>-0.015
標準要求（GB23439-2009）			0.025		≥-0.02

CSA-Ⅱ

CSA高效膨脹劑在普通硅酸鹽水泥中的摻量	限制膨脹率(%)
7%	水中養護 1天	水中養護 3 天	水中養護7天	水中養護28天	潮濕空氣中持續養護21天
通常范圍	0.015	0.025	0.05	0.07	0.000
標準要求（GB23439-2009）			≥0.050		≥-0.01

CSA-Ⅲ

CSA高效膨脹劑在普通硅酸鹽水泥中的摻量	限制膨脹率(%)
7%	水中養護 1天	水中養護 3 天	水中養護7天	水中養護28天	潮濕空氣中持續養護21天
通常范圍	0.030	0.060	0.075	0.10	0.020
標準要求（GB23439-2009）			≥0.075		≥0.020

對水泥強度的影響：

摻量（內摻7%）	抗壓強度（MPa）
摻量（內摻7%）	7天	28天
通常范圍	> 40.0	> 54.0
標準要求（GB23439-2009）	> 20.0	> 40.0

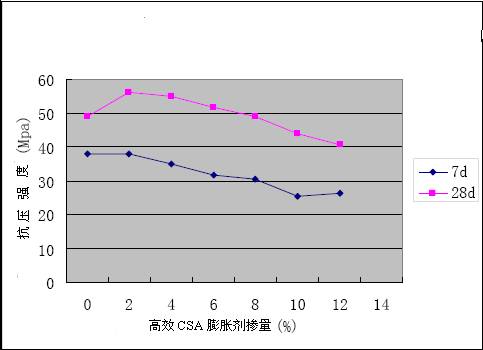

高效CSA膨脹劑對水泥砂漿強度的影響

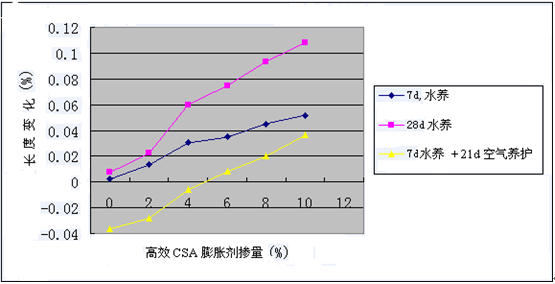

砂漿縱向變化圖：

使用范圍

高效CSA膨脹劑的用途與UEA、CEA等其它類型的膨脹劑用途基本相同。特別適用于如下建筑或部位：

1、地鐵、隧道、人防工程、高層建筑的地下防水防裂層等。

2、剛性自防水屋面、防滲砂漿層、防潮砂漿層等。

3、建筑物后澆縫、大底板后澆帶、框架結構接頭的錨接。

4、機械設備的底角螺栓錨固、機座與混凝土基礎之間的無收縮灌注等。

5、摻加量：一般補償收縮6～8%，后澆帶9～10%。

使用須知

    1.膨脹劑應放置在干燥場所，嚴防受潮；
    2.膨脹劑一般適用于與硅酸鹽水泥和普通水泥配合使用。適宜摻量為6~8%，與礦渣或火山灰配合時，可適當降低摻量；
    3.混凝土配合比設計與普通砼大致相同，為保證膨脹劑的功效，原則上每立方砼水泥用量不低于300kg；
    4.不得用于長期處于80℃以上的工程；
    5.注意養護，養護時間不低于14天，有陽光照射時，須用塑料薄膜或濕草席等覆蓋。
